Hebei Juliang Technology Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van compacte cnc-plasmasnijders in China. Aarzel niet om CE-goedgekeurde machines, gemaakt in China, hier in onze fabriek te kopen. Alle op maat gemaakte machines zijn van hoge kwaliteit en een concurrerende prijs.

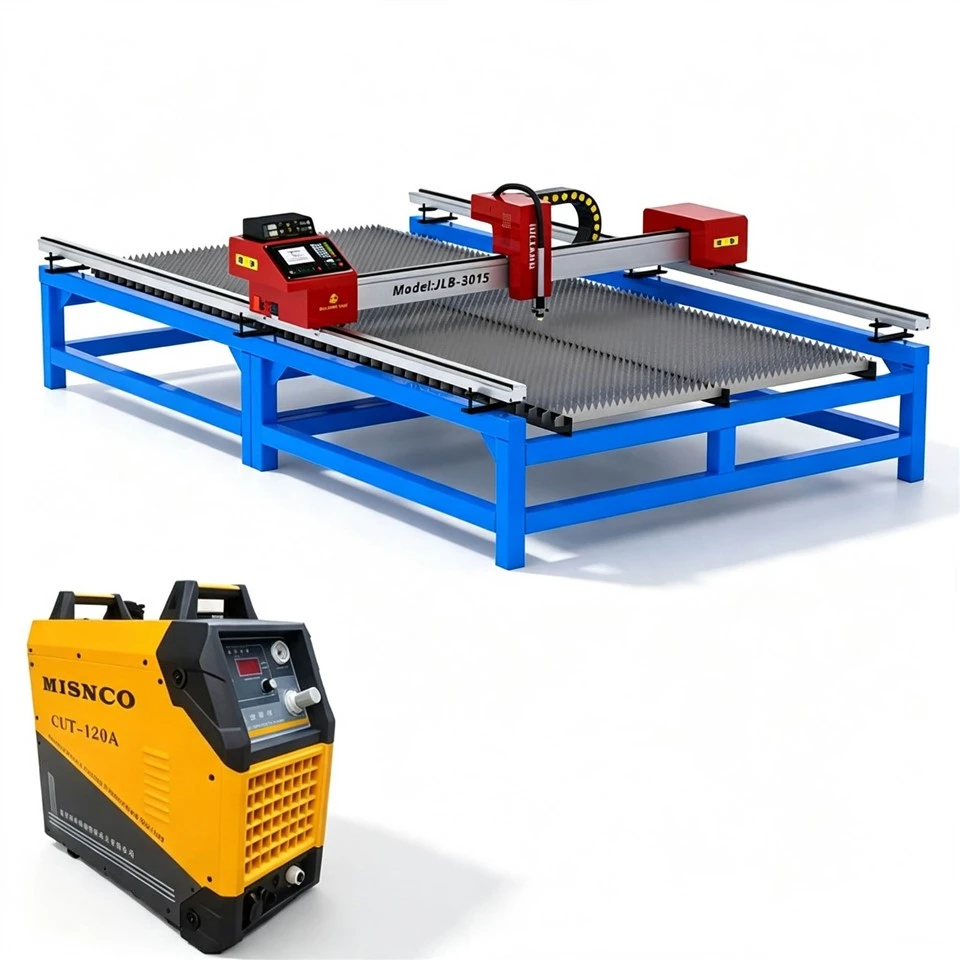

Een compacte CNC-plasmasnijder is een nauwkeurig thermisch snijsysteem dat gebruik maakt van een elektrisch geleidende gasstraal om door metalen te snijden. Deze machine brengt een elektrische boog tot stand tussen de elektrode van een toorts en het metalen stuk. Terwijl perslucht door de toorts stroomt, ioniseert de boog deze tot plasma, waardoor temperaturen boven de 20.000 graden ontstaan. Deze plasmastroom wordt door een mondstuk gefocusseerd en op het materiaal gericht, waardoor het smelt. Tegelijkertijd blaast een krachtige gasstroom het gesmolten metaal uit de snijlijn. Het 'compacte' kenmerk betekent een kleiner formaat en een eenvoudiger ontwerp dan typische portaalsystemen, waardoor het ideaal is voor werkplaatsen met beperkte ruimte of voor klussen die lichte tot middelzware fabricage vereisen.
Compacte CNC-plasmasnijderStructuur en materialen

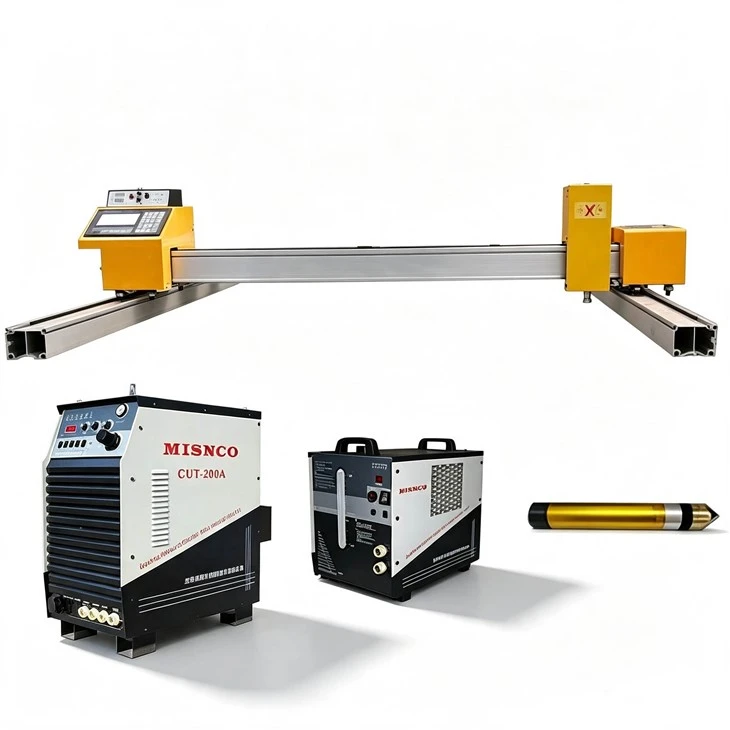

De portaalbalk ondersteunt de snijbrander en vormt het structurele raamwerk voor asbeweging. Het wordt doorgaans vervaardigd uit gelaste stalen profielen met geribbelde versterking voor stijfheid. De balk overspant de breedte van de snijtafel. De thermische uitzetting van de balk tijdens bedrijf wordt beheerd via het ontwerp- en besturingssysteem van de machine.
De snijtafel ondersteunt het werkstuk tijdens het zagen. Het bestaat uit een stalen frame met latten die over de lengte van de tafel zijn verdeeld. De latten worden doorgaans vervaardigd uit 6-8 mm dikke staalplaat. De lamelafstand varieert van 80-120 mm, afhankelijk van het materiaal dat wordt verwerkt. De tafel bevat doorgaans waterbakken of afzuiging voor rookbeheersing. Lamellen zijn verbruiksartikelen en moeten periodiek worden vervangen als de plasmaboog erin snijdt.
Zijrails vormen het montageoppervlak voor het portaal en het tandheugel-en-rondselaandrijfsysteem voor de Y--as. Railmaterialen zijn doorgaans geharde en geslepen stalen profielen. De rails zijn op het tafelframe gemonteerd en moeten recht en evenwijdig blijven voor nauwkeurig zagen.
De machine maakt gebruik van servomotoren en precisiegrondtandheugel-en- rondselaandrijvingen voor asbeweging. Het portaal beweegt langs de Y--asrails, en de toortsslede beweegt langs de X--asbalk. De CNC-controller coördineert de X- en Y-assen om de toorts langs het geprogrammeerde snijpad te bewegen. De positioneringsnauwkeurigheid is doorgaans ±0,3 mm.
De CNC-controller verwerkt G--codeprogramma's en coördineert asbewegingen. De controller regelt ook de stroomtoevoer en de gasstroom van het plasma.
Mislukkingsmodi
Een inconsistente snijkwaliteit kan het gevolg zijn van versleten slijtdelen, een onjuiste snijsnelheid of een onjuiste gasdruk. Inspecteer uw verbruiksartikelen en pas de snij-instellingen dienovereenkomstig aan; vervang onderdelen als deze versleten zijn.
Overmatig schuim ontstaat vaak door een onjuiste snijsnelheid, onjuiste gasdruk of een versleten mondstuk. Experimenteer met het aanpassen van uw snijparameters en vervang het mondstuk als het tekenen van vervorming vertoont.
Instabiliteit van de boog kan worden veroorzaakt door versleten elektroden, onjuiste gasdruk of vocht in de gastoevoer. Onderzoek de elektrode, controleer de gasdruk en controleer uw luchtdroger of filter op eventuele problemen.
Schade aan het mondstuk treedt meestal op als gevolg van een onjuiste toortshoogte of onbedoeld contact met het werkstuk. Zorg ervoor dat de toortshoogteregeling correct functioneert en inspecteer het mondstuk op eventuele fysieke schade.
Oververhitting van de voeding kan optreden als de inschakelduur wordt overschreden of als de luchtstroom wordt belemmerd. Laat het apparaat afkoelen, controleer of de ventilator werkt en maak de luchtinlaatfilters schoon.

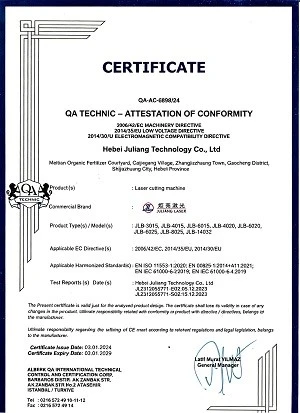

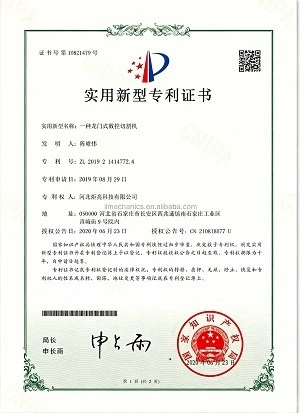

kwalificatie certificaat
Veelgestelde vragen
Wat is de maximale dikte die deze machine aankan?
+
-
Compacte systemen snijden doorgaans koolstofstaal tot 25 mm zuiver. Roestvrij staal en aluminium zijn doorgaans beperkt tot 12 mm vanwege verschillende materiaaleigenschappen. De diktecapaciteit is afhankelijk van de uitgangsstroom van de voeding en de materiaaleigenschappen.
Kan deze machine op een werkbank worden gebruikt of is er een speciale tafel voor nodig?
+
-
De machine bevat een geïntegreerde snijtafel als onderdeel van het systeem. De tafel biedt werkstukondersteuning en rookafzuiging. De machine moet op een vlakke vloer worden geïnstalleerd; specifieke funderingsvereisten zijn afhankelijk van de machinegrootte en het gewicht.
Hoe vaak moeten plasmaverbruiksartikelen worden vervangen?
+
-
De levensduur van de slijtdelen is afhankelijk van de snijstroom, het gastype en het materiaal. Elektroden en mondstukken moeten doorgaans worden vervangen na 1 tot 4 uur boog-aan-tijd bij hoge stroomsterkte. Visuele inspectie bepaalt de vervanging: de diepte van de hafniumput van de elektrode, de rondheid van de mondstukopening en de staat van de wervelring.
Kan de compacte CNC-plasmasnijder snijden zonder watertafel?
+
-
Ja, de machine kan zonder watertafel werken met behulp van een afzuigsysteem met afzuiging. Watertafels zorgen voor onderdrukking van dampen en verminderen vervorming, maar voegen complexiteit toe aan het tafelontwerp. Droogzagen met afzuiging is een gebruikelijke configuratie voor compacte machines.
